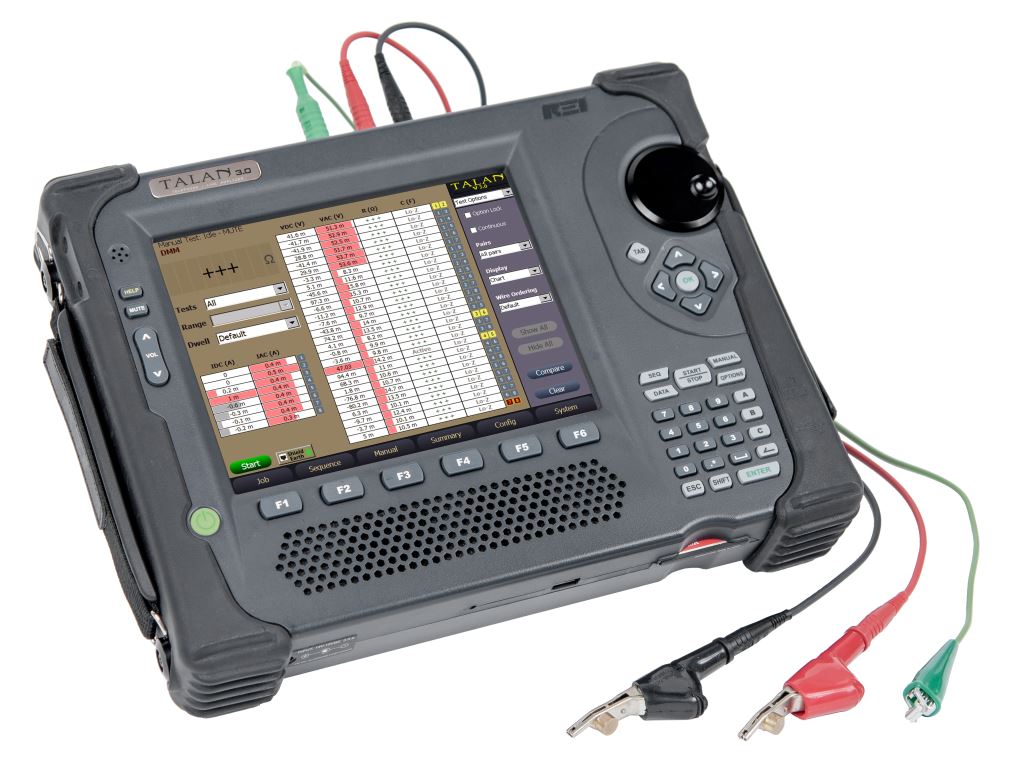

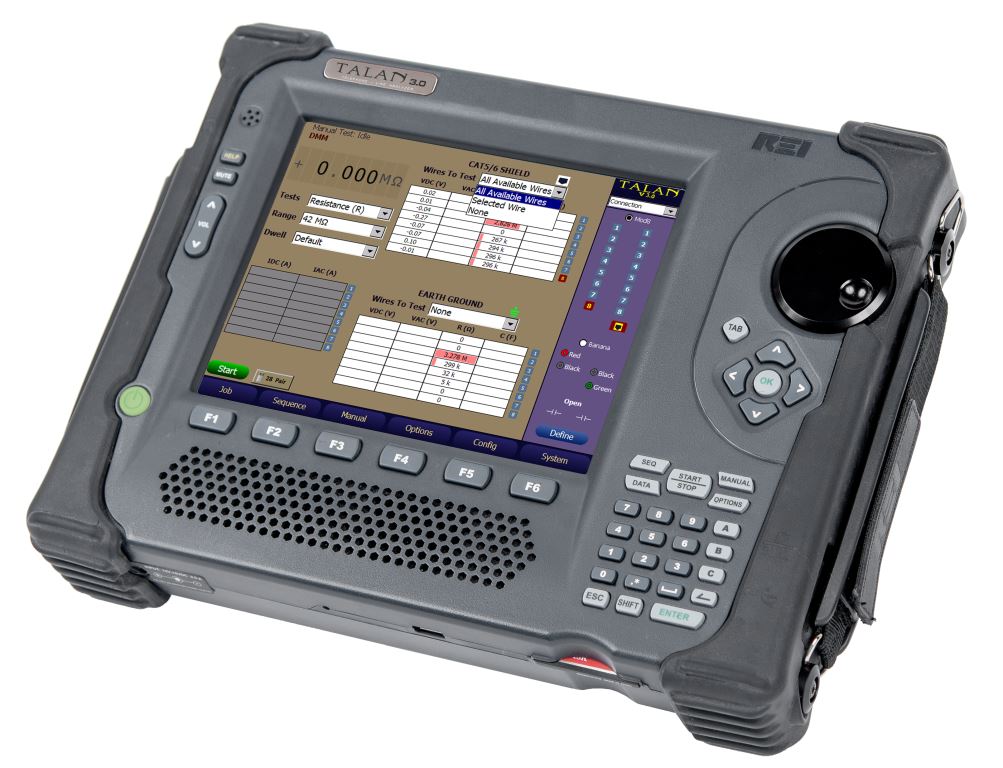

Цифровой анализатор проводных и телефонных линий TALAN версии 3.0 – это профессиональный прибор позволяющий обследовать проводные линий на наличие подключений несанкционированных устройств. Талан сочетает в себе современные технические методы проверки проводных и телефонных линий и дает расширенные возможности по анализу аналоговых, цифровых и VoIP телефонных систем.

TALAN DPA-7000 может успешно применяться для:

  • Проведения работ по выявлению подключений несанкционированных устройств.
  • Поиска обрывов, коротких замыканий кабеля.
  • Отслеживания кабелей.
  • Проверки работы телефонных линий, аппаратов, АТС (включая цифровые и VoIP).
  • Установки и обслуживание ЛВС, телефонных сетей, сетей передачи данных.
  • Анализа трафика ЛВС.
  • Оценки использования каналов связи



Возможности проверки и тестирования TALAN DPA-7000 включают:

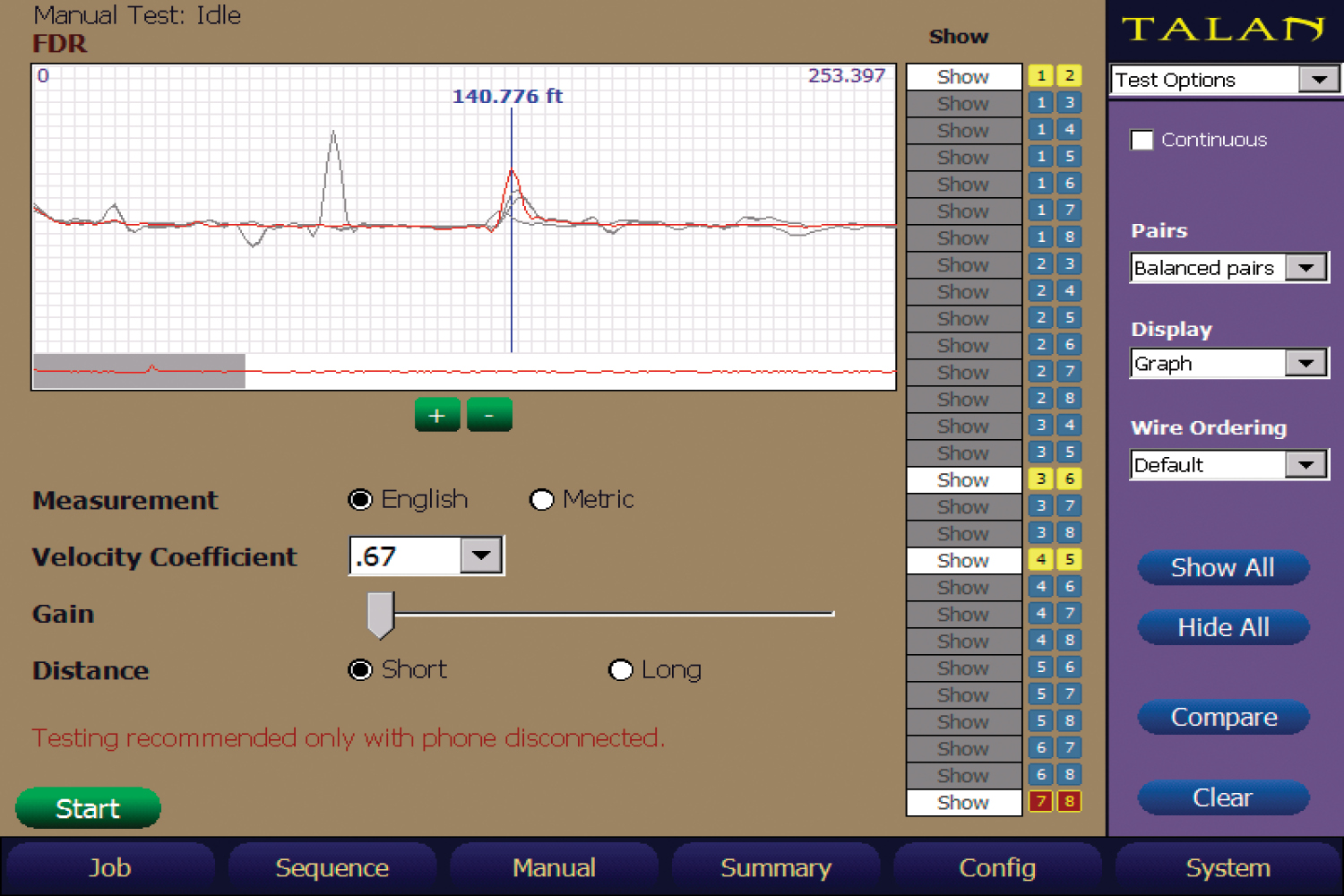

 Рефлектометр

Частотно-временной рефлектометр в отличие от традиционного временного рефлектометра не имеет «слепых» зон и обладает высоким разрешением и превосходными техническими возможностями. Позволяет выявлять неоднородности линии (стыки, ответвления, обрывы, состояние изоляции) с определением дистанции.

Локатор нелинейностей с ручным поисковым зондом

Позволяет выявить наличие на линии полупроводниковых (электронных) устройств и отслеживать прохождение линии. На примере: параллельные пары 4 и 5 имеют превышение по второй и третьей гармонике.

Автоматический переключатель

Для определения и тестирования всех комбинаций пар при подключении многопроводной линии

Цифровой мультиметр

Предназначен для измерения и анализа электрических параметров линии (напряжение постоянное/переменное, ток, сопротивление, емкость) Автоматический переключатель для определения и тестирования всех комбинаций пар при многоканальном подключении.

Усилитель аудио сигналов с осциллографом

Встроенный высокочувствительный звуковой усилитель (20 Гц – 20 кГц) для аналоговых линий позволяет выявлять в линиях посторонние сигналы. Осциллограф с активным входом (20 Гц - 20 кГц)

Генератор напряжения смещения

Генератор напряжения смещения с цифровым управлением (+-80В) используется для активации возможных токопотребляющих несанкционированных устройств.

Широкополосный детектор радиочастотных сигналов

Функция анализатора спектра позволяет отображать несущие радиочастотные сигналы в линии (в диапазоне до 85 МГц) и демодулировать их, используя АМ/ЧМ демодуляторы. Встроенный широкополосный радиочастотный детектор позволяет обнаруживать и локализовывать сигналы в диапазоне до 8 ГГц.

Мультитестовая система с базой данных

для последовательного проведения тестов со всеми комбинациями пар линий, сохранение результатов в базе данных для последующего сравнения. Любые результаты тестов могут быть записаны на внешние носители, такие как USB носители или карты Compact Flash.

Ручной поисковый зонд

Позволяет проводить трассирование линии, а так же принимать отклик по второй гармонике, при использовании режима локатора нелинейностей, для локализации несанкционированных устройств.

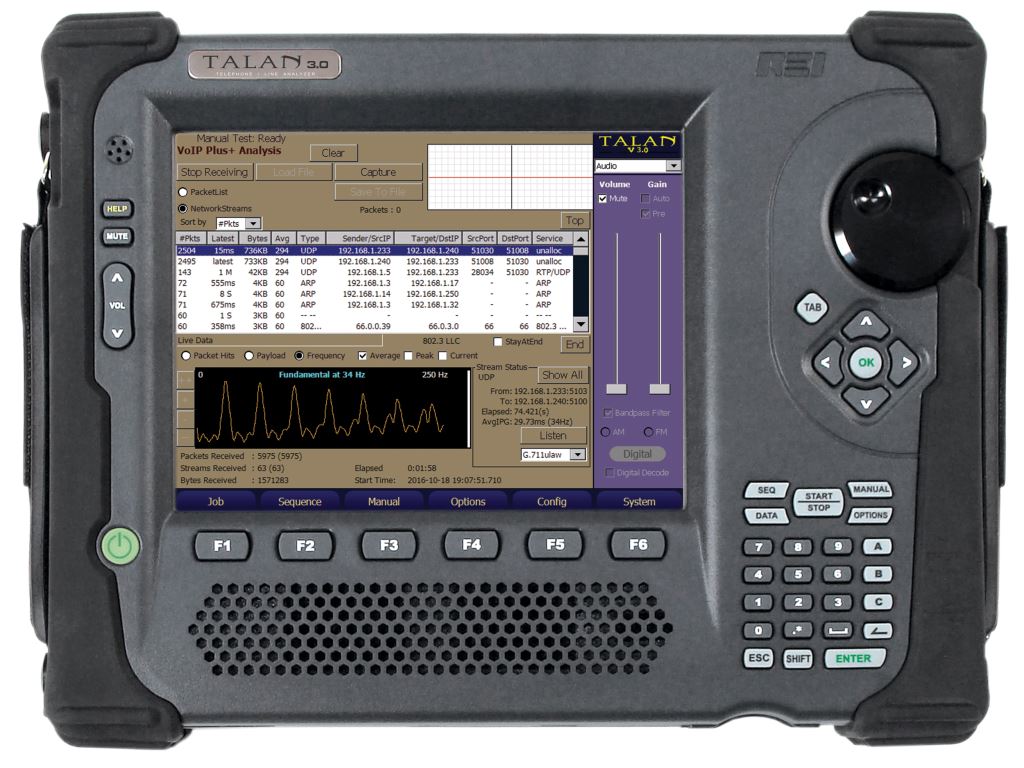

Анализатор VOIP трафика

Технология Voice over IP (VoIP) используется для передачи речевой информации по сетям Ethernet/Internet. TALAN имеет возможность отслеживать, накапливать, анализировать и декодировать пакеты VoIP трафика, используя встроенную сетевую карту и программное обеспечение. Декодирование пакетов позволяет по акустозавязке оценить угрозу незаконного вторжения в телефонную систему.

Технические характеристики

СИСТЕМА УПРАВЛЕНИЯ

  • Процессор: 32bit RISC процессор, 520 MHz
  • Встроенная память: 64MB SDRAM (OS), 64MB Flash
  • Внешняя память: Compact Flash до 2Гб, USB.

ЦИФРОВОЙ ВХОД/ВЫХОД:

  • Сеть: 10/100 Ethernet - контроллер для анализа IP пакетов
  • USB (тип А): поддерживает клавиатуру, мышь, USB накопители памяти.

АНАЛОГОВЫЕ ВХОДЫ/ВЫХОДЫ

  • Разъем для наушников: 3.5 мм стерео
  • Разъем для микрофона: 3.5 мм моно

ИНТЕРФЕЙC ПОЛЬЗОВАТЕЛЯ

Сенсорный экран

  • Клавиатура: 6 клавиш меню, навигационная клавиатура, клавиши быстрого доступа и др.
  • Ротор управления: Оптический ротор с высоким разрешением

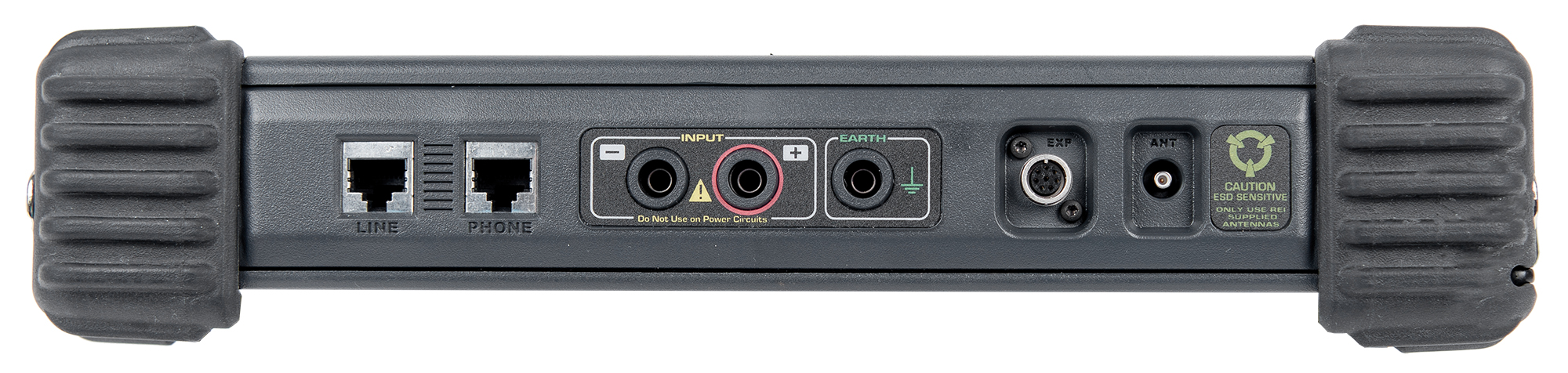

ТЕСТОВЫЕ ВХОДЫ:

  • Двойной MOD8/RJ45: поддерживает 2, 4, 6, 8 проводные линии, экранированную витую пару (в версии 3.0)
  • Разъемы прямого подключения: красный (Ring) Черный (Tip) Зеленый (Earth)
  • Радиочастотный вход: разъем антенны РЧ детектора до 8ГГц
  • Порт расширения: для подключения коммуникационных и измерительных устройств.

Все входы электрически изолированы.

РАДИОЧАСТОТНАЯ СИСТЕМА

  • Анализатор спектра: Двойного преобразования, приемник с супергетеродином.
  • Диапазон частот: 30 кГц – 85 МГц
  • Время сканирования: 2 секунды
  • Шаг: 1кГц
  • Полоса пропускания: 18 кГц
  • Чувствительность: -100 dBm

ШИРОКОПОЛОСНЫЙ ДЕТЕКТОР:

  • Диапазон частот: 100 кГц – 8 ГГц
  • Диапазон частот: (Тест линии): 100 кГц – 600 МГц
  • Чувствительность: -65 dBm

ЦИФРОВОЙ МУЛЬТИМЕТР

  • Диапазон: Автодиапазон, скорость отклика 500 мсек
  • Напряжение переменное/постоянное: 0-250В макс.
  • Ток переменный/постоянный: 0-300мА макс.
  • Сопротивление: 0-42 МОм
  • Емкость: 50 пФ - 40 мкФ

ГЕНЕРАТОР НАПРЯЖЕНИЯ СМЕЩЕНИЯ

  • Оптически изолированный, прямое цифровое управление
  • Максимальное выходное напряжение: +- 80 В
  • Выходное напряжение (экран): ±65В постоянного тока, ±33В переменного тока.
  • Модуляция: постоянное или синус (10 Гц – 300 Гц).

АУДИО

  • Полоса: 20 Гц – 20 кГц.
  • Усиление: до 80дБ общего усиления системы
  • АРУ: Цифровая автоматическая регулировка усиления
  • Фильтр: Аналоговый полосовой фильтр (300 Гц – 3 кГц)

ПИТАНИЕ

  • Внешнее питание: 15В, 3А
  • Универсальный блок питания: 100-240 В, 50-60 Гц
  • Встроенная батарея: Литий-ионная, продолжительность работы 4-6 часов.

ГАБАРИТЫ И ВЕС

  • Размер: 25 x 33,5 x 7 см
  • Вес с батареей: 3,1 кг
  • Габариты кейса: 14 x 38,5 x 50 см
  • Вес кейса с прибором: около 8,5 кг
  • Диапазон рабочих температур: 0oC +50oC

РУЧНОЙ ПОИСКОВЫЙ ЗОНД

  • Рабочая частота: 225 кГц и 450 кГц
  • Тип антенны: сбалансированная петля
  • Выход на наушники: 16 Ом, 105 дБ (АРУ)
  • Батарея: 9В
  • Время работы: 30 часов – без звука; 22 часа – наушники; 16 часов – минимальная громкость динамика, 7 часов – максимальная громкость динамика
  • Размер: 44,45 см х 3,8 см сложенный без антенны, 162 см х 3,8 см разложенный с антенной
  • Вес: 0,5 кг

Комплектация:

  1. TALAN версии 3.0
  2. US и Euro шнуры питания
  3. 15В адаптер питания
  4. VoIP адаптер
  5. Короткий сетевой кабель
  6. Поисковый зонд
  7. Антенна поискового зонда
  8. Карта CompactFlash – установлена
  9. РЧ зонд - 10 МГц - 2 ГГц
  10. РЧ антенна DA-8000  - 1.5 - 8 ГГц
  11. SMA-SMB - соединительный кабель DA-8000
  12. SMB-SMB - соединительный кабель DA-8000
  13. Аккумулятор -1 шт.
  14. 8 и 6 проводные телефонные кабели
  15. End of Line Box – оконечное устройство
  16. Тестерные шнуры (зеленый – «земля»)
  17. Стилус
  18. 66 Block адаптер
  19. Щупы – красный и черный
  20. 8 проводный шнур с зажимами
  21. Наушники
  22. Патч корд CAT5
  23. Батарея 9В
